Болти. Загальна інформація
Вступ
Мабуть, найпоширеніші кріпильні різьбові деталі — болти. Болтові з'єднання легко замінити при виході їх або частини конструкції з ладу – складальні операції можна проводити багаторазово, на відміну від, наприклад, зварних з'єднань.
Різноманітність видів, розмірів, параметрів, а також призначення болтів просто величезна. Про це ми й поговоримо у цій статті.
Характеристика болтів

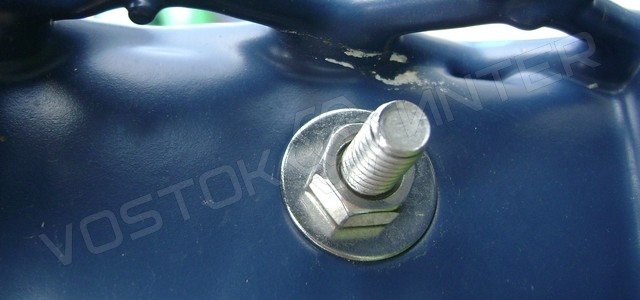

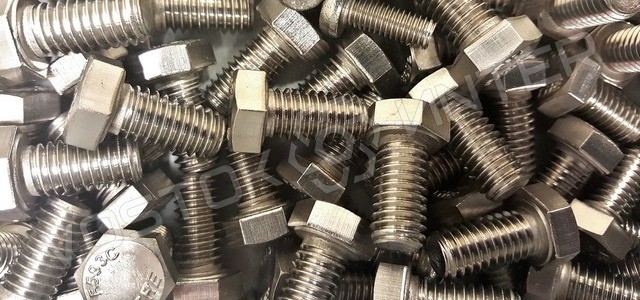

Болт — це кріпильна деталь у вигляді циліндричного стрижня з головкою на одному кінці та різьбою на іншому. На різьбовий кінець болта нагвинчується гайка, під гайку, при необхідності, підкладають плоску або пружинну шайбу.
Які ж існують відмінності болтів між собою? Давайте розглянемо основні:
- за формою та розмірами головки;
- за формою стрижня;
- за кроком та типом різьби;
- за варіантом виконання;
- за точністю виконання;
- за класом міцності;
- за матеріалом.
Форма та розміри головки болтів

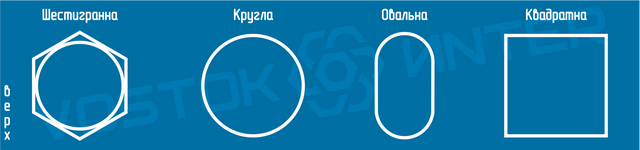

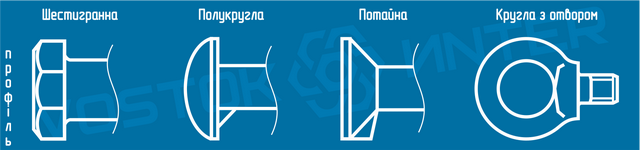

Залежно від умов роботи та призначення, головки болтів можуть мати шестигранну, круглу, овальну або квадратну форму.
Профіль головки болта може мати напівкруглу або потайну форму (спеціальні болти, наприклад рим-болти DIN 580, можуть мати круглу головку з отвором, а відкидні болти ГОСТ 3033-79 також можуть мати круглу головку у вигляді вилки).
Ті чи інші форми головки болта також можуть відрізнятися розмірами. Наприклад, шестигранна головка може бути нормальною, зменшеною або збільшеною в частині розміру "під ключ". Для наочності розглянемо як змінюється розмір під ключ шестигранного болта з номінальним діаметром різьби 20 мм відповідно до наступних стандартів:
- ГОСТ 7805-70. Болти з шестигранною головкою
- ГОСТ 7808-70. Болты с шестигранной уменьшенной головкойГОСТ 7808-70. Болти з шестигранною зменшеною головкою
- ГОСТ Р 52644-2006. Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкцийГОСТ Р 52644-2006. Болти високоміцні з шестигранною головкою зі збільшеним розміром під ключ для металевих конструкцій
| d = 20 мм | ГОСТ 7808-70 | ГОСТ 7805-70 | ГОСТ Р 52644-2006 |
| Розмір під ключ, мм | 27 | 30 | 34 |
Форма стрижня болтів

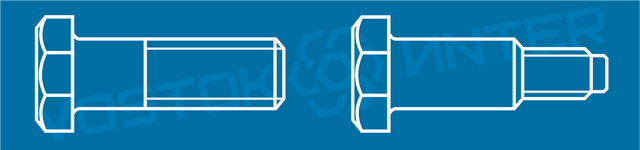

За формою стрижня болти бувають зі стрижнем одного діаметра та ступінчастим стрижнем (діаметр гладкої частини тіла болта значно перевищує номінальний діаметр різьби).
На призонних болтах ГОСТ 7818-80 зі ступінчастим стрижнем можна цілком зібрати важконавантажені з'єднання, але все ж болти зі стрижнем одного діаметра найбільш поширені.
Тип і крок різьби болтів
Для болтів, як різьбових деталей, характерні такі типи різьби:
- метрична;
- дюймова;
- трубна;
- трапеціїдальна;
- упорна;
- прямоугольна або квадратна.

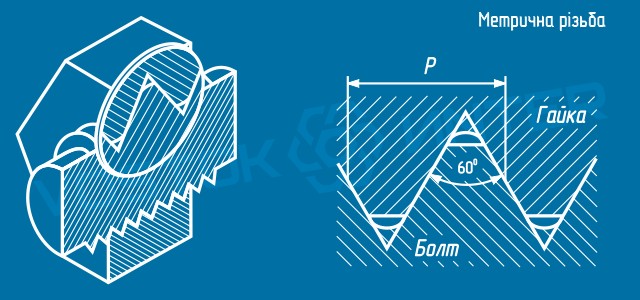

Метрична різьба М (розміри задані в міліметрах) є основним для болтів типом різьб в Україні та ділиться на два типи:
- з великим кроком;
- з малим кроком.
Наприклад, шестигранні болти М8 ГОСТ 7805-70 мають великий крок різьби P = 1,25 мм та малий крок P = 1,0 мм, а болти М72 ГОСТ 10602-94 мають малий крок різьби P = 4,0 або 6,0 мм.
Варіанти виконання болтів
Майже для кожного болта є варіант виконання – конструктивна особливість, передбачена стандартом (ГОСТ, DIN).

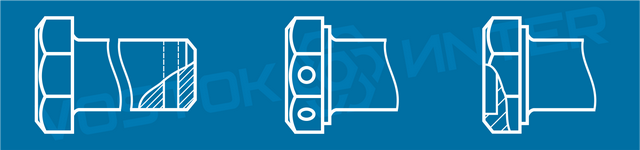

Для шестигранних болтів, наприклад, варіанти виконання передбачають можливість стопоріння різьбового з'єднання, для цього на кінці різьбової частини або головки болта роблять отвір під шплінт або в'язковий дріт. Іноді необхідно зменшити вагу болта не змінюючи розмір під ключ і для цього в головці болта роблять поглиблення (полегшена головка).
Класи точності болтів
Болти з шестигранною головкою, шестигранною зменшеною головкою та шестигранною зменшеною головкою та направляючим підголовком виготовляють високої, нормальної та низької точності (класи точності відповідно А, В і С). Класи точності відрізняються параметрами шорсткості поверхонь різьби, циліндричного стрижня та опорної поверхні головки. На кресленнях цей параметр позначається символом √.

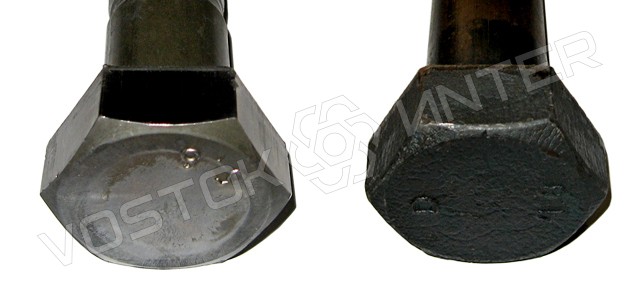

Зліва болт класу точності А, праворуч – С
Для болтів класу точності С властива значна розбіжність діаметрів з отвором, найчастіше стрижень болта на 2–3 мм менше отвору. Такий клас точності вважається грубим і застосовується у менш відповідальних з'єднаннях.
Болти класу точності В встановлюються в отвори, діаметр яких на 1–1,5 мм більший за діаметр стрижня болта. Клас точності В є найбільш поширеним.
І, нарешті, болти підвищеного класу точності А застосовують у особливо відповідальних з'єднаннях, різниця у діаметрах деталей становить 0,25–0,30 мм.

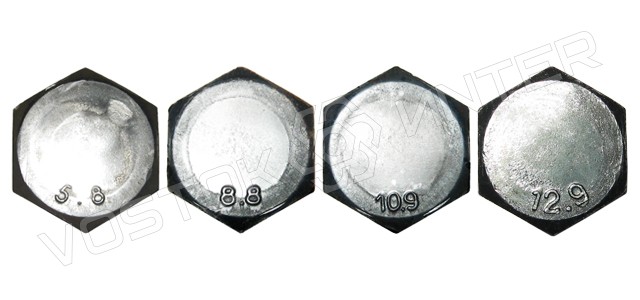

Класи міцності та матеріали болтів
Детально про класи міцності, матеріали та їх механічні характеристики ви можете прочитати в наших статтях:
- Технічні вимоги до кріпильних різьбових деталей
- Класи міцності та матеріали кріпильних виробів та їх механічні характеристики
Залежно від призначення та сфери застосування болти виготовляють різних класів міцності та марок сталей.
Матеріалом для виробництва болтів є:
- сталі звичайної якості – ст3, ст3кп;
- якісні конструкційні вуглецеві сталі – 10, 10кп, 20, 20кп, 35, 40, 45;
- конструкційні леговані вуглецеві сталі – 40Х, 20ХГСА, 25ХГСА, 30ХГСА, 35ХГСА, 40ХГСА;
- сталі конструкційні низьколеговані для зварних конструкцій – 09Г2С;
- нержавіючі корозійностійкі звичайні сталі – 10Х17Н13М2Т, AISI 316;
- нержавіючі корозійностійкі жароміцні сталі – 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х13, 30Х13, 40Х13, AISI 304;
- жароміцні релаксаційностійкі сталі – 25Х1МФ, 25Х2М1Ф, 30ХМА;
- латунь – Л63;
- мідь – МТ (дрот);
- титан технічний – ВТ1–0;
- титановий сплав, що деформується – ВТ5.
Умовні позначення болтів (приклад)

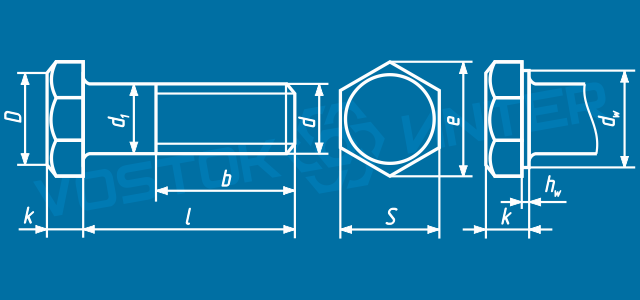

Найпоширеніші позначення розмірів болтів на кресленнях і ГОСТах:
- d – номінальний діаметр різьби;
- d1 – діаметр гладкої частини стрижня;
- dw – діаметр опорної поверхні головки;
- hw – висота опорної поверхні головки;
- k – висота головки;
- P – крок різьби;
- b – довжина різьби гайкового кінця;
- S – ширина головки (розмір під ключ);
- e – діаметр описаного кола;
- l – довжина болта.
Повні умовні позначення та технічні вимоги зазначені у ГОСТ 1759.0-87.
Для болтів вказують (приклад):
- слово «Болт»;
- клас точності;
- цифру виконання (крім виконання 1);
- номінальний діаметр різьби;
- крок різьби (тільки для різьби з малим кроком);
- напрямок різьби;
- поле допуска;
- довжину болта;
- клас міцності (точку між цифрами не ставлять);
- покажчик про застосування спокійної чи автоматної сталі;
- марку сталі або сплаву (вказують для болтів класу міцності 8.8 і вище, а також для виробів зі спеціальних сталей та сплавів);
- вид покриття;
- товщину покриття;
- номер стандарту на болти.
Виготовлення болтів
Формування метричної різьби на болтах здійснюється способом нарізки або накатки:

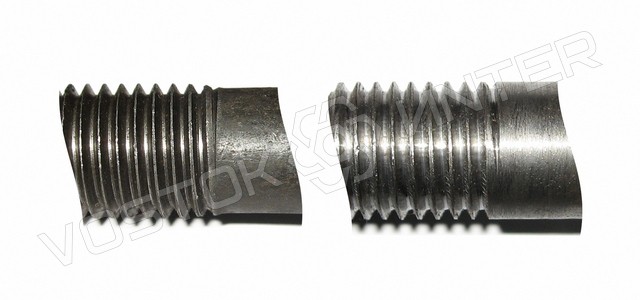

Різьба болта виконана на різьбонакатному верстаті (зліва) та на токарному верстаті (праворуч)
Болти з шестигранними головками можуть мати різьбу з нормальним та малим кроком, причому для кожного діаметра стандарт передбачає лише один малий крок. Болти з напівкруглими та потайними головками виготовляють із різьбою лише з нормальним кроком.
Стандарти болтів та їх застосування
Детально розписати кожен стандарт по конкретних галузях застосування практично неможливо, варто лише відзначити, що в інженерній практиці є як найбільш поширені, наприклад, болти ГОСТ 7805-70, так і спеціальні болти, такі як болти для металлоконструкцій, фундаментні, футеровочні, призонні, відкидні, башмачні болти.
Таблиця. Перелік стандартів на болти та їх застосування.
| Клас точності | ГОСТ | Призначення |
| Болти з шестигранною головкою | ||
| А | ГОСТ 7805-70 | Широка сфера застосування |
| B | ГОСТ 7798-70 | |
| C | ГОСТ 15589-70 | |
| Болти високоміцні | ||
| B | ГОСТ 22353-77 | Для використання в металевих конструкціях, що застосовуються у будівництві та машинобудуванні |
| Болти високоміцні з шестигранною головкою зі збільшеним розміром під ключ | ||
| B | ГОСТ Р 52644-2006 | Для використання в металевих конструкціях, що застосовуються у будівництві та машинобудуванні |
| Болти з шестигранною зменшеною головкою | ||
| A | ГОСТ 7808-70 | Для зменшення ваги конструкції чи обладнання |
| B | ГОСТ 7796-70 | |
| C | ГОСТ 15591-70 | |
| Болти з шестигранною зменшеною головкою та напрямним підголовком | ||
| A | ГОСТ 7811-70 | Для встановлення в точно виготовлені отвори деталей з метою забезпечення їх точного взаємного положення |
| B | ГОСТ 7795-70 | |
| C | ГОСТ 15590-70 | |
| Болти з шестигранною зменшеною головкою для точно виготовлених отворів у деталях | ||
| A | ГОСТ 7817-80 | Для встановлення в точно виготовлені отвори деталей з метою забезпечення їх точного взаємного положення |
| Болти з напівкруглою головкою та вусом | ||
| C | ГОСТ 7783-81 | Для фіксації болтів від прокручування під час нагвинчування на них гайок |
| Болти зі збільшеною напівкруглою головкою та вусом | ||
| C | ГОСТ 7801-81 | Для фіксації болтів від прокручування під час нагвинчування на них гайок |
| Болти зі збільшеною напівкруглою головкою та квадратним підголовком | ||
| C | ГОСТ 7802-81 | Для фіксації болтів від прокручування під час нагвинчування на них гайок |
| Болти з потайною головкою та вусом | ||
| C | ГОСТ 7785-81 | Для фіксації болтів від прокручування (так званий "норійний болт") |
| Болти з потайною головкою та квадратним підголовком | ||
| C | ГОСТ 7786-81 | Для фіксації болтів від прокручування (так званий "лемішний, культиваторний болт") |
| Болти зі збільшеною потайною головкою та квадратним підголовком | ||
| C | ГОСТ 17673-81 | Для фіксації болтів від прокручування під час нагвинчування на них гайок |
| Болти футеровочні (бронеболти) | ||
| – | креслення | Для кріплення деталей та бронеплит усередині футеровки |
| Болти шинні | ||
| C | ГОСТ 7787-81 | Для кріплення колісних дисків до ступиці автомобілів |
| Болти відкидні | ||
| B C |
ГОСТ 3033-79 | Для швидкого затиску та звільнення деталей |
| Рим-болти | ||
| – | ГОСТ 4751-73 | Для встановлення на великогабаритних важких деталях та виробах з метою подальшого використання для підйому та опускання під час транспортування та монтажу обладнання/вантажів |
| Фундаментні болти | ||
| – | ГОСТ 24379.1-80 | Для кріплення будівельних конструкцій та різного технологічного обладнання |
| Болт башмачний | ||
| – | ГОСТ 11674-75 | Для кріплення башмака складових ланок гусениці трактора |
Подібні стандарти на болти згідно DIN Ви можете переглянути в таблиці відповідності DIN, ГОСТ, ISO.
