Болт М16 DIN 6921 з фланцем шестигранний
Опис болт шестигранний М16 DIN 6921 з фланцем
Болт DIN 6921 (дін 6921) номінальний діаметр різьби 16 мм, з буртиком (фланець з насічками або без них), де останній покликаний знизити тиск на поверхню, що скріплюється і запобігти випадкове відгвинчування різьбового з'єднання. Застосування в з'єднанні болтів з фланцем не вимагає підкладання таких кріпильних елементів, як пружинні шайби (гровер) і пласкі шайби, але необхідно врахувати, що пласкі шайби також захищають поверхню від задирів і якщо болт DIN 6921 виконаний з насічками, то поверхня, що скріплюється може бути пошкоджена. Болт з фланцем також має такі поширені назви, як "болт з буртиком", "болт з прес шайбою", "болт з шайбою". Болт DIN 6921 виготовлений з вуглецевої або легованої сталі марок 35, 45, 35Х, 40Х, 30ХГСА, 40ХНМА або їх аналогів, а для захисту від корозії на болт може бути нанесене цинкове покриття.
Можливо вас також зацікавить виробництво болтів з різних марок сталі та сплавів.
Вага та розміри болт шестигранний М16 DIN 6921 з фланцем
Нижче наведені основні характеристики, розміри та вага шестигранних болтів М16 DIN 6921 з фланцем.
Ви можете подивитися опис і розміри болтів DIN 6921, а також схожих стандартів DIN 6922, ISO 4162, ISO 15071 та ISO 15072 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN..

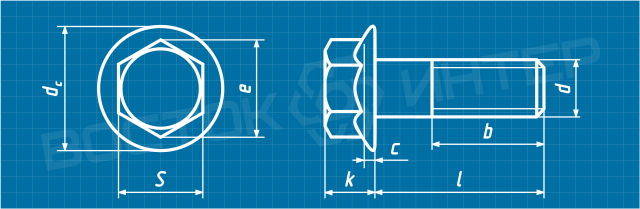

Розміри
| DIN 6921 | |
| номінальний діаметр, d | 16 |
| крок різьби, P | 2 – великий 1,5 – малий |
| розмір під ключ, S | 21 |
| висота головки, k | 14,4 |
| діаметр описаного кола, e | 23,15 |
| діаметр фланця, dc | 35 |
| висота фланця, c | 2,4 |
| довжина, l | 25 – 150 |
| клас міцності | 8.8, 10.9, 12.9 |
Вага
Не знаєте як визначити довжину болта DIN 6921 з шестигранною головкою і фланцем?
| М16 | DIN 6921 | |
| Довжина болта, l | Довжина різьби, b | Вага 1 шт, кг |
| Таблиця складена компанією Схід-Інтер | ||
| 25 | 38 | 0,08382 |
| 30 | 38 | 0,09037 |
| 35 | 38 | 0,09692 |
| 40 | 38 | 0,10350 |
| 45 | 38 | 0,11000 |
| 50 | 38 | 0,11660 |
| 55 | 38 | 0,12670 |
| 60 | 38 | 0,13450 |
| 65 | 38 | 0,14230 |
| 70 | 38 | 0,15000 |
| 80 | 38 | 0,16600 |
| 90 | 38 | 0,18110 |
| 100 | 38 | 0,19700 |
| 110 | 38 | 0,21200 |
| 120 | 38 | 0,22800 |
| 130 | 44 | 0,24200 |
| 140 | 44 | 0,25700 |
| 150 | 44 | 0,27300 |
Всі розміри вказані в міліметрах.
Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
Значення ваги болтів DIN 6921 є довідковими
Як купити болт шестигранний М16 DIN 6921 з фланцем
Рекомендоване кріплення для болта шестигранного з фланцем М16 DIN 6921

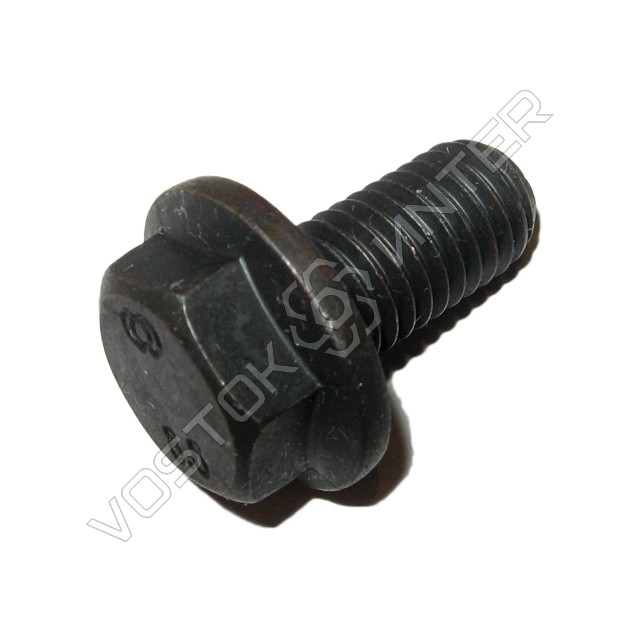

Фото болт шестигранний DIN 6921 з фланцем
| Основні | |
|---|---|
| Виробник | Схід-Інтер |
| Країна виробник | Польща |
| Висота головки | 14.4 мм |
| Гарантійний термін | 12 міс |
| Діаметр головки | 23.15 мм |
| Матеріал болта | Високоміцна сталь |
| Метрична різьба, М | 16 мм |
| Призначення болта | Машинобудівний |
| Наявність гайки | Ні |
| Розмір під ключ | 21 мм |
| Стан | Новий |
| Стандарт | DIN 6921 |
| Тип різьби | Неповна |
| Форма болта | З шестигранною голівкою і фланцем |
| Крок різьби | 2 мм |
| Користувальницькі характеристики | |
| Вид захисного покриття | Без покриття (чорний), Цинк (оцинкований) |
| Вид кріплення | Болт |
| За довжиною різьби | Часткова різьба |
| За довжиною стрижня (у діапазоні) | 20-50 мм, 50-100 мм, 100-150 мм |
| За класом міцності | 8.8, 10.9, 12.9 |
| За маркою сталі | 35, 45, 35Х, 40Х, 30ХГСА, 40ХНМА |
| За особливостями | Для високонавантажених конструкцій, Для безпілотників, Для меблів, Для сільгосптехніки, Для сонячних батарей, Висока міцність, Зубчаста, З насічкою (-ами), З пресшайбою, З фланцем |
| За сплавом | Вуглецева сталь, Легована сталь |
| За формою головки | Шестигранна |
| За кроком різьби | Великий крок |
| Стандарт кріплення | DIN 6921 |
| Схожий стандарт (аналог) | DIN 6922, ISO 4162, ISO 15071, ISO 15072 |
| Тип паковання | пакети п/е, палети дерево, ящики г/к |
| Торгова марка | Схід-Інтер ® |
- Ціна: від 38,32 ₴
- Мінімальне замовлення: 50 шт.
