Болт М20 DIN 188 з Т-подібною головкою і подвійним виступом під головкою
Опис болт з Т-подібною головкою і подвійним виступом під головкою М20 DIN 188 до верстатних пазів
Болт DIN 188 (дін 188) номінальний діаметр різьби 20 мм, з головкою т-подібної форми (молотковою головкою) та подвійним виступом під головкою, призначений для кріплення деталей на столах металообробних верстатів, що мають Т-образні пази, з можливістю встановлення головки болта як з торця паза, так і зверху нього. Болт DIN 188 виготовлений з вуглецевої сталі марок 20, 35 або їх аналогів і поставляється в класах міцності 4.6 та 8.8. Для корозійного захисту на болти DIN 188 може бути нанесено цинкове покриття.
Можливо вас також зацікавить виробництво болтів з різних марок сталі та сплавів.
Вага та розміри болт з Т-подібною головкою і подвійним виступом під головкою М20 DIN 188 до верстатних пазів
Нижче наведені основні характеристики, розміри та вага т-подібних болтів М20 DIN 188 з подвійним виступом під головкою.
Ви можете подивитися опис і розміри болтів DIN 188, а також схожих стандартів DIN 186, DIN 261, DIN 787, DIN 1445, DIN 7992, DIN 25192, DIN 25193 та ДСТУ ГОСТ 13152 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN..
Розміри
| DIN 188 | |
| номінальний діаметр, d | 20 |
| крок різьби, P | 2,5 |
| діаметр підголовка, e | 24,33 |
| висота головки та підголовка, k | 13 |
| ширина підголовка, n | 20 |
| довжина підголовка, m | 36 |
| довжина, l | 60 – 200 |
| клас міцності | 8.8 |
Вага
Не знаєте як визначити довжину болта DIN 188 з Т-подібною головкою і подвійним виступом під головкою?
| М20 | DIN 188 | |
| Довжина болта, l | Довжина різьби, b | Вага 1 шт, кг |
| Таблиця складена компанією Схід-Інтер | ||
| 60 | 46 | 0,220 |
| 65 | 46 | 0,230 |
| 70 | 46 | 0,240 |
| 75 | 46 | 0,250 |
| 80 | 46 | 0,262 |
| 90 | 46 | 0,287 |
| 100 | 46 | 0,302 |
| 110 | 46 | 0,327 |
| 120 | 46 | 0,351 |
| 130 | 52 | 0,376 |
| 140 | 52 | 0,401 |
| 150 | 52 | 0,426 |
| 160 | 52 | 0,450 |
| 170 | 52 | 0,475 |
| 180 | 52 | 0,500 |
| 190 | 52 | 0,525 |
| 200 | 52 | 0,550 |
Всі розміри вказані в міліметрах.
Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
Значення ваги болтів DIN 188 є довідковими
Як купити болт з Т-подібною головкою і подвійним виступом під головкою М20 DIN 188 до верстатних пазів
Рекомендоване кріплення для болта з Т-подібною головкою і подвійним виступом під головкою М20 DIN 188

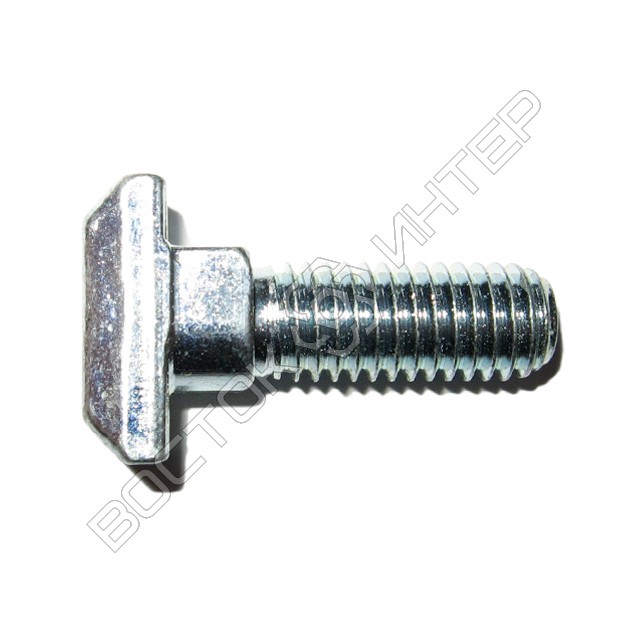

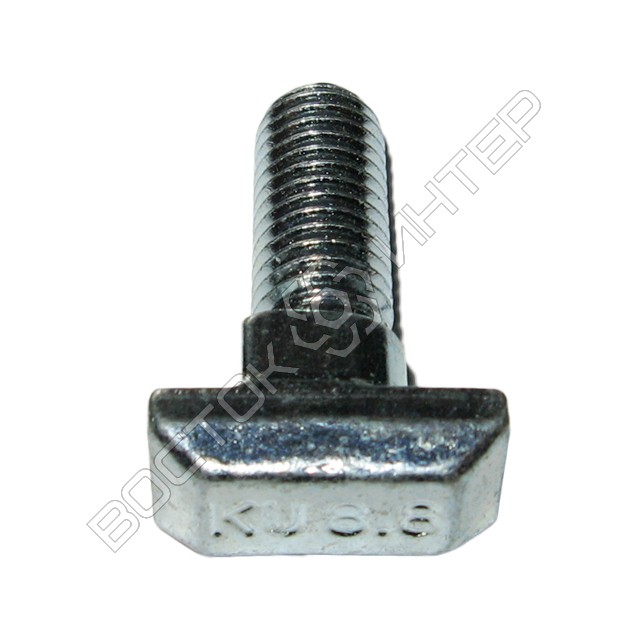

Фото болт з Т-подібною головкою і подвійним виступом під головкою DIN 188 до верстатних пазів
| Основні | |
|---|---|
| Виробник | Схід-Інтер |
| Країна виробник | Польща |
| Висота головки | 13 мм |
| Гарантійний термін | 12 міс |
| Діаметр головки | 36 мм |
| Матеріал болта | Сталь |
| Метрична різьба, М | 20 мм |
| Призначення болта | Машинобудівний |
| Наявність гайки | Ні |
| Розмір під ключ | 20 мм |
| Стан | Новий |
| Тип різьби | Неповна |
| Форма болта | З т-подібною головкою |
| Крок різьби | 2.5 мм |
| Користувальницькі характеристики | |
| Вид захисного покриття | Без покриття (чорний), Цинк (оцинкований) |
| Вид кріплення | Болт |
| За довжиною різьби | Часткова різьба |
| За довжиною стрижня (у діапазоні) | 50-100 мм, 100-150 мм, 150-200 мм |
| За класом міцності | 8.8 |
| За маркою сталі | 35 |
| За особливостями | Для верстатних пазів, Висока міцність, З вусом |
| За сплавом | Вуглецева сталь |
| За формою головки | Т-подібна |
| За кроком різьби | Великий крок |
| Стандарт кріплення | DIN 188 |
| Схожий стандарт (аналог) | DIN 186, DIN 261, DIN 787, DIN 1445, DIN 25192, ГОСТ 13152 |
| Тип паковання | пакети п/е, палети дерево, ящики г/к |
| Торгова марка | Схід-Інтер ® |
- Ціна: від 161,29 ₴
- Мінімальне замовлення: 30 шт.
