А2, А4 — Характеристика кріпильних виробів з нержавіючих сталей

Аустенітні сталі містять 15–26% хрому та 5–25% нікелю, які збільшують опір корозії та практично не магнітні.

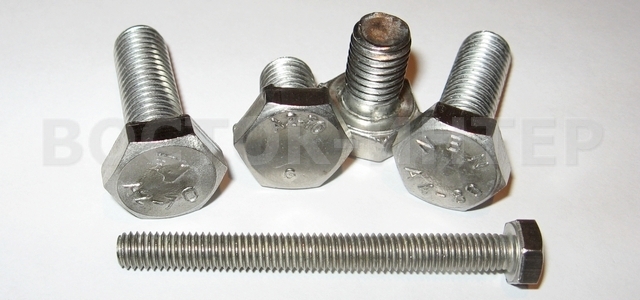

Саме аустенітні хромнікелеві сталі виявляють особливо хороші поєднання оброблюваності, механічних властивостей та корозійної стійкості. Ця група сталей найбільш широко використовується у промисловості та у виробництві елементів кріплення: нержавіючих болтів, гайок, різьбових шпильок, гвинтів, а також шайб.

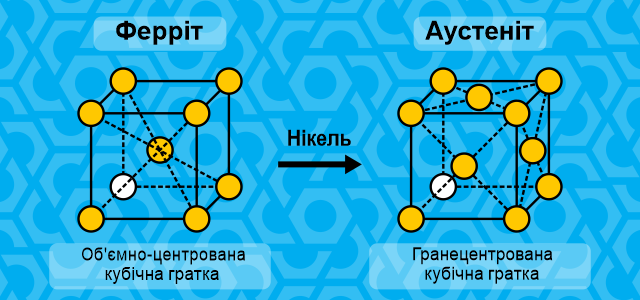

Аустенітні нержавіючі сталі мають аустеніт як свою первинну кристалічну структуру (гранецентрована кубічна). Ця кристалічна структура аустеніту досягається достатнім додаванням аустенітних стабілізуючих елементів нікелю, марганцю та азоту. Через специфічну кристалічну структуру аустенітні сталі не збільшують твердість при теплообробці і не мають магнітних властивостей.

Сталі аустенітної групи позначаються початковою літерою «A» з додатковим номером, який вказує на хімічний склад та застосованість у межах цієї групи:

Група сталі	Номер матеріалу	Коротке позначення	Номер AISI
	1.4305	X 10 CrNiS 18–9	AISI 303
	1.4301 / 1.4303	X 5 CrNi 18-10 / X 4 CrNi 18–12	AISI 304 / AISI 305
	1.4541	X 6 CrNiTi 18–10	AISI 321
	1.4401 / 1.4404	X 5 CrNiMo 18–10 / X 2 CrNiMo 18–10	AISI 316 / AISI 316 L
	1.4571	X 6 CrNiMoTi 17–12–2	AISI 316 TI

Сталь A2 (AISI 304 = 1.4301 = 08Х18Н10) — нетоксичная, немагнитная, незакаливаемая, устойчивая к коррозии сталь. Легко поддается сварке и не становится при этом хрупкой. Может проявлять магнитные свойства в результате механической обработки (шайбы и некоторые виды шурупов). Это наиболее распространенная группа нержавеющих сталей. Ближайшие аналоги — 08Х18Н10 ГОСТ 5632, AISI 304 и AISI 304L (с пониженным содержанием углерода).— нетоксична, немагнітна, незагартовувана, стійка до корозії сталь. Легко піддається зварюванню і не стає при цьому крихкою. Може проявляти магнітні властивості в результаті механічної обробки (шайби і деякі види шурупів). Це найпоширеніша група нержавіючих сталей. Найближчі аналоги — 08Х18Н10 ГОСТ 5632, AISI 304 і AISI 304L (зі зниженим вмістом вуглецю).

Кріплення та вироби зі сталі A2 підходять для використання в загальнобудівельних роботах (наприклад, при монтажі вентильованих фасадів, вітражних конструкцій з алюмінію), при виготовленні огорож, насосної техніки, приладобудування з нержавіючої сталі для нафтогазовидобувної, харчової, хімічної промисловості, суднобудування. Зберігає властивості міцності при нагріванні до 425°C, а при низьких температурах до −200°C.

Сталь A4 (AISI 316 = 1.4401 = 10Х17Н13М2) — отличается от стали А2 добавлением 2–3% молибдена. Это значительно увеличивает ее — відрізняється від сталі А2 додаванням 2–3% молібдену. Це значно збільшує її здатність чинити опір корозії та впливу кислот. Сталь А4 имеет более высокие антимагнитные характеристики и абсолютно не магнитна. Ближайшие аналоги — 10Х17Н13М12 ГОСТ 5632, AISI 316 и AISI 316L (с низким содержанием углерода).Сталь А4 має більш високі антимагнітні характеристики та абсолютно не магнітна. Найближчі аналоги — 10Х17Н13М12 ГОСТ 5632, AISI 316 та AISI 316L (з низьким вмістом вуглецю).

Кріплення та такелажні вироби зі сталі A4 рекомендуються для використання в суднобудуванні. Кріплення та вироби зі сталі A4 підходять для використання в кислотах і середовищах, що містять хлор, (наприклад, у басейнах і солоній воді). Може використовуватися при температурі від −60 до 450°С.

Тип по DIN
Тип по ASTM (AISI)		304	304L	316	316L
Питома вага (гр/см)		7.95	7.95	7.95	7.95
Механічні властивості при кімнатній температурі (20°С)
Твердість по Брінеллю – НВ	У відпаленому стані	130–150	125–145	130–185	120–170
Твердість за Роквеллом – HRB/HRC		70–88	70–85	70–85	70–85
Межа міцності при розтягуванні, H/мм2		500–700	500–680	540–690	520–670
Межа міцності при розтягуванні, H/мм2		195–340	175–300	205–410	195–370
Відносне подовження		65–50	65–50	60–40	60–40
Ударна в'язкість	KCUL (Дж/см2)	160	160	160	160
	KVL (Дж/см2)	180	180	180	180
Механічні властивості при нагріванні
Межа текучості при розтягуванні, H/мм2	при 300°C	125	115	140	138
	при 400°C	97	98	125	115
	при 500°C	93	88	105	95

Група	Хімічний склад (мас.%) 1) Витяг з DIN EN ISO 3506
	C	Si	Mn	P	S	Cr	Mo	Ni	Cu	Прим.
	0.12	1.0	6.5	0.200	0.15 bis 0.35	16 bis 19	0.7	5 bis 10	1.75 bis 2.25	2), 3), 4)
	0.10	1.0	2.0	0.050	0.03	15 bis 20	5)	8 bis 19	4.0	6), 7), 8)
	0.08	1.0	2.0	0.045	0.03	17 bis 19	5)	9 bis 12	1.0	6), 8)
	0.08	1.0	2.0	0.045	0.03	16 bis 18.5	2 bis 3	10.5 bis 14	1.0	8), 9)
	0.08	1.0	2.0	0.045	0.03	16 bis 18.5	2 bis 3	10.5 bis 14	1.0	8), 9)
1) Максимальні значення, якщо не було вказано інших значень 2) Сірку можна замінювати селеном 3) Якщо масова частка нікелю нижче 8%, то масова частка марганцю повинна становити мінімум 5% 4) Для масової частки міді немає мінімальної межі, якщо масова частка нікелю становить більше 8% 5) Молібден допускається на розсуд виробника. Якщо для певних випадків застосування потрібне обмеження змісту молібдену, це має бути вказано клієнтом 6) Молібден також допускається на розсуд виробника 7) Якщо масова частка хрому нижче 17%, то масова частка нікелю повинна становити мінімум 12% 8) В аустенітній сталі з масовою часткою вуглецю максимум 0.03% азот має складати максимум 0.22% 9) Для стабілізації повинен бути титан ≤ 5×C максимум до 0.8% і бути позначений у відповідності з цією таблицею або ніобій та/або тантал ≤ 10×C до максимум 1% і бути позначений відповідно до цієї таблиці

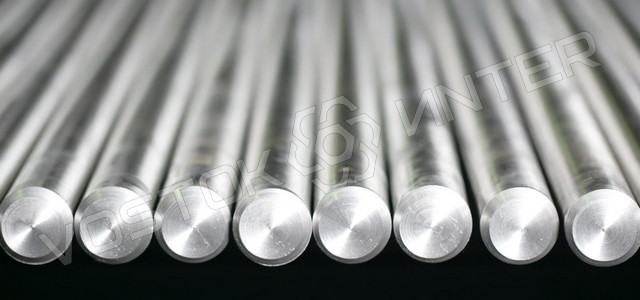

Нержавіюче кріплення є ефективним при використанні в умовах високої вологості, агресивного середовища та морської води. Він має високу корозійну стійкість, довговічність і відповідає високим стандартам якості та безпеки.

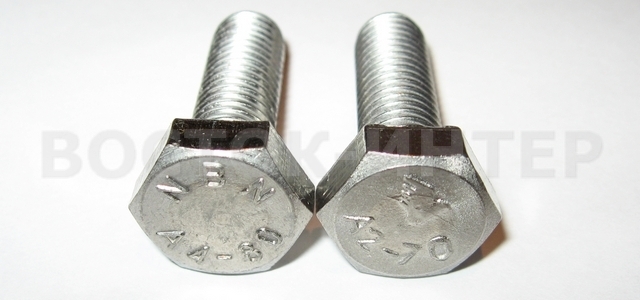

Всі аустенітні сталі від «А1» до «А5») поділяються на три класи міцності незалежно від марки. Найменшу міцність мають сталі у відпаленому стані (клас міцності 50).

Оскільки аустенітні сталі не зміцнюються загартуванням, найбільшу міцність вони мають у холоднодеформованому стані (класи міцності 70 і 80). Найбільш широко використовується кріплення зі сталей А2-70 і А4-80.

Група	Клас міцності сталі	Діапазон діаметрів, мм	Механічні властивості болтів
			межа міцності на розрив Q min, H/мм2	межа плинності при розтягуванні Q min, H/мм2	подовження при розриві min, мм
	50	≤ M39	500	210	0.6 d
	70	≤ M24	700	450	0.4 d
	80	≤ M24	800	600	0.3 d

звертаємо Вашу увагу, що Схід-Інтер має можливість виготовити з аустенітних хромонікелевих та корозійно–стійких жароміцних марок сталей (08Х18Н10, 10Х17Н13М2, 20Х13 , 30ХМА, 15Х5М, 20ХН3А, 14Х17Н2, 25Х2М1Ф, 08Х18Н10Т, 12Х18Н10, 12Х18Н10Т, 06ХН28МДТ та ін.) кріплення з номінальним діаметром різьби від М12 до М160, нержавіюче кріплення зі сталей А2–70 та А4–80 поставляється виробництва Польща та Німеччина.

Різьба	Клас міцності 70		Клас міцності 80
	Зусилля попередньої затяжки, Н	Момент затяжки, Нм	Зусилля попередньої затяжки, Н	Момент затяжки, Нм
M 5	3.000	3.5	4.750	4.7
M 6	6.200	6	6.700	8
M 8	12.200	16	13.700	22
M 10	16.300	32	22.000	43
M 12	24.200	56	32.000	75
M 16	45.000	135	60.000	180
M 20	71.000	455	140.000	605
M 30	191.000	1050	255.000	1400
Матеріали: A2/A4 Коефіцієнт тертя: 0.12 Межа плинності при розтягуванні Rp: 0,2 − A2 / A4 – 70 = 450 H/мм 80 = 600 Н/мм Значення: MA − Таблиця × 0,9 = МA − макс.
