Гвинт М3 DIN 7985 з напівциліндричною головкою і хрестоподібним шліцом
Опис гвинт М3 DIN 7985 з напівциліндричною головкою і хрестоподібним шліцом
Сталевий гвинт DIN 7985 (дін 7985) діаметр різьби 3 мм з циліндричною головкою, верхня частина якої має сферичну (напівкруглу) форму, і хрестоподібним шліцом тип H (PH, Phillips, Філліпс) або тип Z (PZ, Pozidriv, Позидрайв, Позидрів). Застосовується для кріплення сталевого або полімерного матеріалу невеликої товщини в заздалегідь підготовлених різьбових отворах в матеріалі основи, забезпечує максимально можливе суміщення осей гвинта, інструменту та отвору в матеріалі. У виробництві гвинта застосовується вуглецева сталь марок 10, 10кп, 20, 20кп, що відповідає класу міцності 4.8 і 5.8. Гайки і шайби з гвинтом DIN 7985 застосовують при необхідності.
Можливо вас також зацікавить виробництво гвинтів з різних марок сталі та сплавів.
Вага та розміри гвинт М3 DIN 7985 з напівциліндричною головкою і хрестоподібним шліцом
Нижче наведені основні характеристики, розміри та вага гвинта М3 DIN 7985 клас міцності 4.8, 5.8.
Ви можете подивитися опис і розміри гвинтів DIN 7985, а також схожих стандартів DIN 85, DIN 967, DIN 6929, DIN 7964, ISO 1580, ISO 7045, ISO 7380 та ДСТУ ГОСТ 17473 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN..

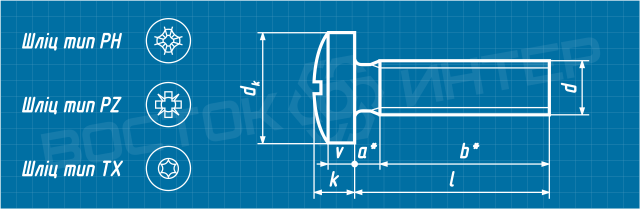

Розміри
| DIN 7985 | |
| номінальний діаметр, d | 3 |
| крок різьби, P | 0,5 – великий |
| діаметр головки, dk | 6 |
| висота головки, k | 2,4 |
| висота циліндричної частини головки, v | 1,6 |
| номер шліца | 1 |
| довжина гладкої частини стрижня, a | 1 |
| довжина, l | 4 – 30 |
| клас міцності | 4.8, 5.8 |
Вага
Не знаєте як визначити довжину гвинтів з напівкруглою головкою DIN 7985?
| М3 | DIN 7985 | |
| Довжина гвинта, l | Довжина різьби, b | Вага 1 шт, кг |
| Таблиця складена компанією Схід-Інтер | ||
| 4 | * | 0,000635 |
| 5 | * | 0,000675 |
| 6 | * | 0,000714 |
| 8 | * | 0,000793 |
| 10 | * | 0,000872 |
| 12 | * | 0,000951 |
| 14 | * | 0,001030 |
| 16 | * | 0,001110 |
| 18 | * | 0,001190 |
| 20 | * | 0,001270 |
| 22 | * | 0,001350 |
| 25 | 19 | 0,001470 |
| 28 | 19 | 0,001590 |
| 30 | 19 | 0,001710 |
Всі розміри вказані в міліметрах.
Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
Довжина гладкої частини стрижня вказана для гвинтів з повною різьбою.
Знаком * відмічені гвинти з повною різьбою.
Значення ваги гвинтів DIN 7985 є довідковими.
Як купити гвинт М3 DIN 7985 з напівциліндричною головкою і хрестоподібним шліцом
Рекомендоване кріплення для гвинта М3 DIN 7985

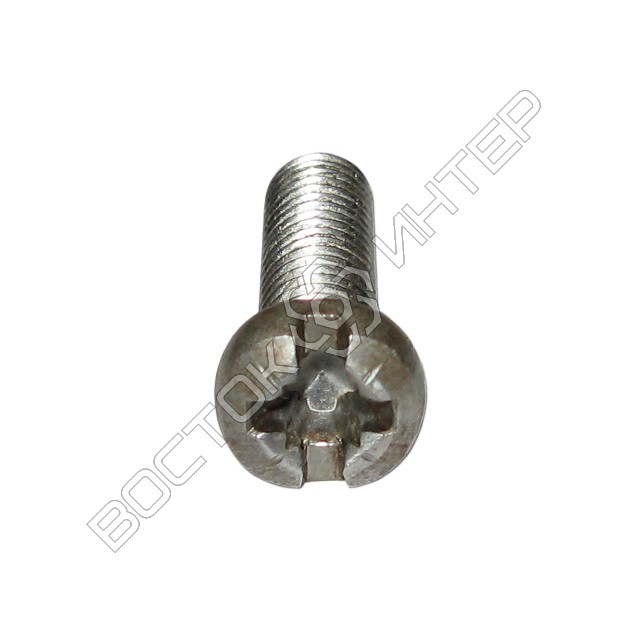

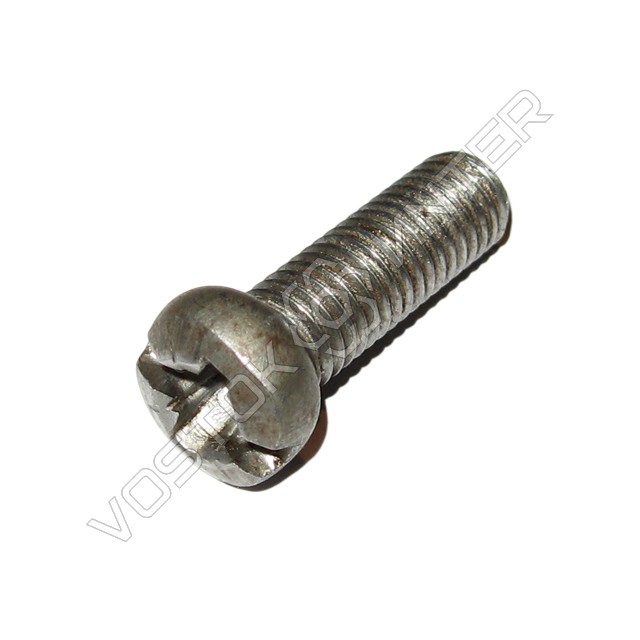

Фото гвинт DIN 7985 з напівциліндричною головкою і хрестоподібним шліцом
| Основні | |
|---|---|
| Виробник | Схід-Інтер |
| Країна виробник | Польща |
| Вид шліца | Хрестоподібний типу Philips |
| Висота головки | 2.4 мм |
| Гарантійний термін | 12 міс |
| Діаметр головки | 6 мм |
| Клас міцності | 4.8 |
| Матеріал гвинта | Сталь |
| Метрична різьба, М | 3 мм |
| Призначення гвинта | Кріпильний |
| Стан | Новий |
| Стандарт | DIN 7985 |
| Форма головки гвинта | Напівкругла |
| Крок різьби | 0.5 мм |
| Додаткові | |
| Вид захисного покриття | Без покриття (чорний), Цинк (оцинкований) |
| Вид кріплення | Гвинт |
| За видом шліцу | Комбінований (SL/PH Phillips), Комбінований (SL/PZ Pozidriv), Хрестоподібний (PH Phillips), Хрестоподібний (PZ Pozidriv) |
| За довжиною різьби | Повна різьба, Часткова різьба |
| За класом міцності | 4.8, 5.8 |
| За маркою сталі | 10, 10кп, 20, 20кп, ст3 |
| За сплавом | Вуглецева сталь |
| За формою головки | Напівкругла, Циліндрична |
| За кроком різьби | Великий крок |
| Стандарт кріплення | DIN 7985 |
| Схожий стандарт (аналог) | DIN 6929, DIN 7964, DIN 85, DIN 967, ISO 1580, ISO 7045, ISO 7380, ГОСТ 17473 |
| Тип паковання | пакети п/е, палети дерево, ящики г/к |
| Користувальницькі характеристики | |
| За довжиною стрижня (у діапазоні) | 1-20 мм, 20-50 мм |
| За особливостями | Для меблів, Для сільгосптехніки, Для універсальних робіт |
| Торгова марка | Схід-Інтер ® |
- Ціна: від 0,22 ₴
- Мінімальне замовлення: 2000 шт.
