Болт М24 ГОСТ Р 52644 високоміцний для металевих конструкцій
Опис болт високоміцний М24 ГОСТ Р 52644-2006 для металевих конструкцій
Болт ДСТУ ГОСТ 52644 (дсту 52644) номінальний діаметр різьби 24 мм — високоміцний болт класу точності В з шестигранною головкою зі збільшеним розміром під ключ. Використовується з відповідними гайками та шайбами в металевих конструкціях, що застосовуються у будівництві та машинобудуванні в районах з помірним У і холодним ХЛ кліматом. Болт ГОСТ Р 52644 виготовлений з легованої сталі марки 40Х або її аналогів і постачається в класах міцності 8.8 або 10.9, для захисту від корозії на високоміцні болти може бути нанесене цинкове покриття.
Можливо вас також зацікавить виробництво болтів з різних марок сталі та сплавів.
Вага та розміри болт високоміцний М24 ГОСТ Р 52644-2006 для металевих конструкцій
Нижче наведені основні характеристики, розміри та вага високоміцного болта М24 ГОСТ Р 52644-2006 для металоконструкцій.
Ви можете подивитися опис і розміри болтів ГОСТ Р 52644-2006, а також схожих стандартів DIN 6914, DIN 7990, ISO 7411, ISO 7412 та ДСТУ ГОСТ 22353 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN..
Розміри
| ГОСТ Р 52644-2006 | |
| номінальний діаметр, d | 24 |
| крок різьби, P | 3 – великий |
| розмір під ключ, S | 40 – 41 |
| висота головки, k | 17 |
| діаметр описаного кола, e | 45,2 |
| довжина, l | 60 – 300 |
| клас міцності | 8.8; 10.9 |
Вага
Не знаєте як визначити довжину болта ГОСТ Р 52644 з шестигранною головкою і збільшеним розміром під ключ?
| М24 | ГОСТ Р 52644-2006 | |
| Довжина болта, l | Довжина різьби, b | Вага 1 шт, кг |
| Таблиця складена компанією Схід-Інтер | ||
| 60 | * | 0,369 |
| 65 | * | 0,388 |
| 70 | * | 0,406 |
| 75 | 54 | 0,423 |
| 80 | 54 | 0,440 |
| 85 | 54 | 0,458 |
| 90 | 54 | 0,475 |
| 95 | 54 | 0,493 |
| 100 | 54 | 0,510 |
| 105 | 54 | 0,527 |
| 110 | 54 | 0,545 |
| 115 | 54 | 0,562 |
| 120 | 54 | 0,580 |
| 125 | 54 | 0,597 |
| 130 | 54 | 0,614 |
| 140 | 54 | 0,648 |
| 150 | 60 | 0,684 |
| 160 | 60 | 0,716 |
| 170 | 60 | 0,750 |
| 180 | 60 | 0,785 |
| 190 | 60 | 0,820 |
| 200 | 60 | 0,855 |
| 220 | 60 | 0,924 |
| 240 | 60 | 0,994 |
| 260 | 60 | 1,063 |
| 280 | 60 | 1,133 |
| 300 | 60 | 1,202 |
Всі розміри вказані в міліметрах.
Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
Знаком * відмічені болти з повною різьбою.
Значення ваги болтів ГОСТ Р 52644 є довідковими.
Вага вказана для болтів конструктивного виконання 1.2
Як купити болт високоміцний М24 ГОСТ Р 52644-2006 для металевих конструкцій
Рекомендоване кріплення для високоміцного болта М24 ГОСТ Р 52644-2006

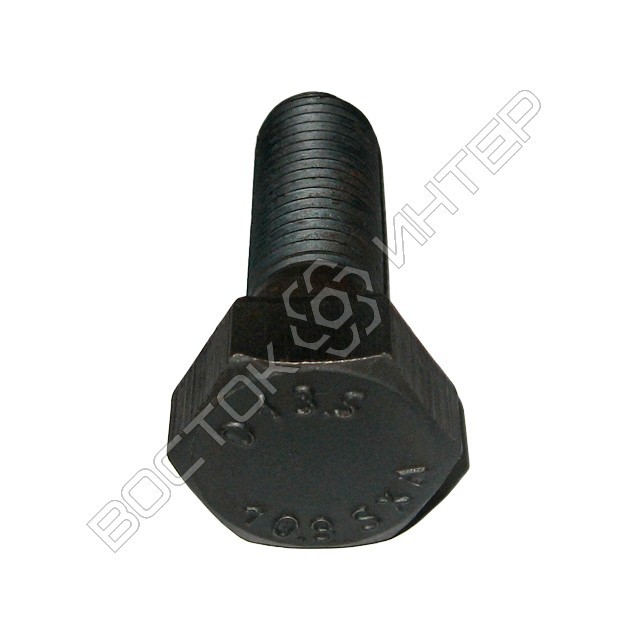

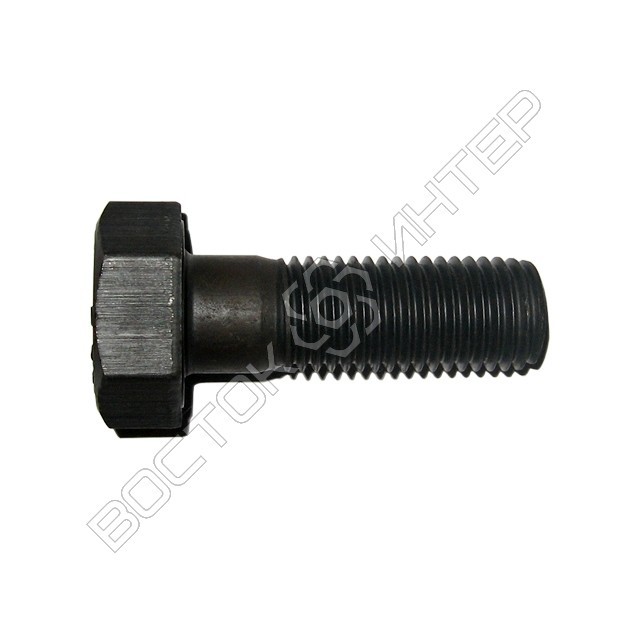

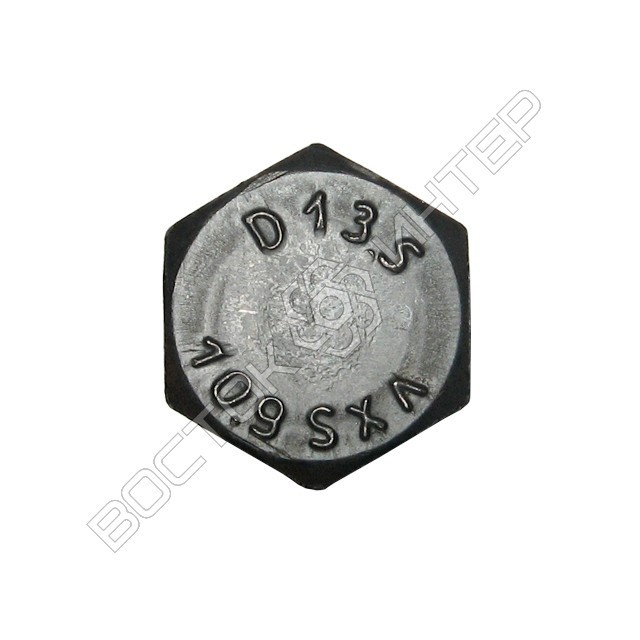

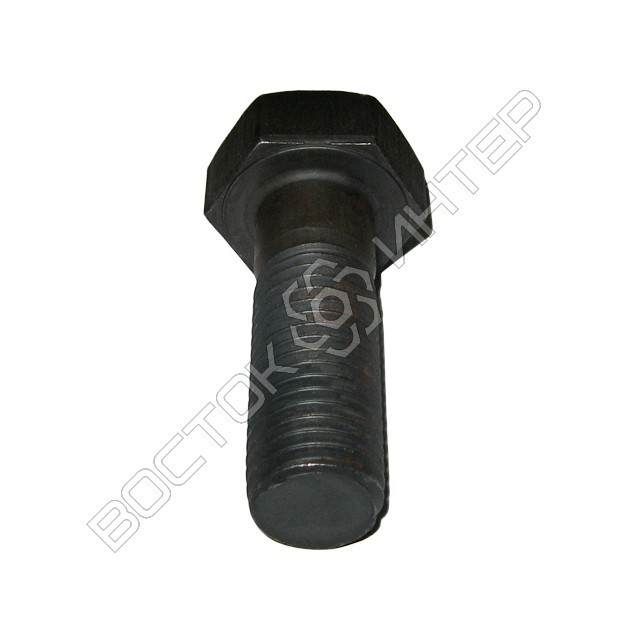

Фото болт високоміцний ГОСТ Р 52644-2006 для металевих конструкцій
| Основні | |
|---|---|
| Виробник | Схід-Інтер |
| Країна виробник | Україна |
| Висота головки | 17 мм |
| Гарантійний термін | 12 міс |
| Діаметр головки | 45.2 мм |
| Клас міцності | 10.9 |
| Матеріал болта | Високоміцна сталь |
| Метрична різьба, М | 24 мм |
| Призначення болта | Машинобудівний |
| Наявність гайки | Ні |
| Розмір під ключ | 40 мм |
| Стан | Новий |
| Тип різьби | Метрична |
| Форма болта | З шестигранною голівкою та збільшеним розміром під ключ |
| Крок різьби | 3 мм |
| Користувальницькі характеристики | |
| Вид захисного покриття | Без покриття (чорний), Цинк (оцинкований) |
| Вид кріплення | Болт |
| За довжиною різьби | Повна різьба, Часткова різьба |
| За довжиною стрижня (у діапазоні) | 50-100 мм, 100-150 мм, 150-200 мм, 200-250 мм, 250-300 мм |
| За класом міцності | 8.8, 10.9 |
| За маркою сталі | 40Х |
| За особливостями | Для високонавантажених конструкцій, HV система, Висока міцність, Збільшена |
| За сплавом | Легована сталь |
| За формою головки | Шестигранна |
| За кроком різьби | Великий крок |
| Стандарт кріплення | ГОСТ Р 52644-2006 |
| Схожий стандарт (аналог) | DIN 6914, DIN 7990, ISO 7411, ISO 7412, ГОСТ 22353 |
| Тип паковання | пакети п/е, палети дерево, ящики г/к |
| Торгова марка | Схід-Інтер ® |
- Ціна: від 206,81 ₴/кг
- Мінімальне замовлення: 30 кг
