Болт М42 DIN 609 призонний з довгою різьбовою цапфою
Опис болт призонний М42 DIN 609 з довгою різьбовою цапфою

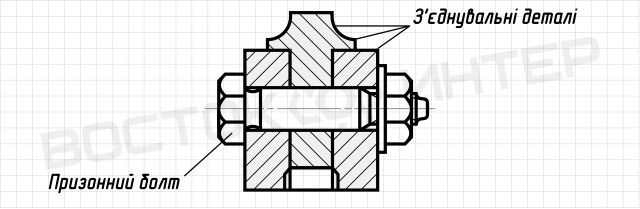

Болт DIN 609 (дін 609) номінальний діаметр різьби 42 мм — призонний болт («призонний» – спотворене «прецизійний», тобто високоточний) з шестигранною головкою і довгою різьбовою цапфою, встановлюється без зазору в точно оброблені отвори з-під розгортки, причому саме тіло болта сприймає навантаження в з'єднанні, а різьбова частина розрахована тільки для кріплення та утримання і не сприймає навантаження на зріз (див. нижче приклад з'єднання на призонних болтах). Важконавантажені з'єднання можна зібрати цілком на призонних болтах. Призонний болт DIN 609 виготовлений з вуглецевої або легованої сталі марок 35, 45, 35Х, 40Х або їх аналогів та постачається в класах міцності 8.8 або 10.9. Для захисту від корозії на призонні болти може бути нанесене цинкове покриття.
Можливо вас також зацікавить виробництво болтів з різних марок сталі та сплавів.
Вага та розміри болт призонний М42 DIN 609 з довгою різьбовою цапфою
Нижче наведені основні характеристики, розміри та вага стяжних призонних болтів М42 DIN 609 з довгою різьбовою цапфою.
Ви можете подивитися опис і розміри болтів DIN 609, а також схожих стандартів DIN 610, DIN 7968, DIN 7999 та ДСТУ ГОСТ 7817 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN..
Розміри
| DIN 609 | |
| номінальний діаметр різьби, d | 42 |
| крок різьби, Р | 4,5 – великий 3 – малий |
| діаметр гладкої частини, ds | 44 |
| розмір під ключ, S | 65 |
| висота головки, k | 26 |
| діаметр описаного кола, e | 71,3 |
| довжина, l | 80 – 200 |
| клас міцності | 8.8, 10.9 |
Вага
Не знаєте як визначити довжину призонного болта DIN 609 з шестигранною головкою і довгою різьбовою цапфою?
| М42 | DIN 609 | |
| Довжина болта, l | Довжина різьби, b | Вага 1 шт, кг |
| Таблиця складена компанією Схід-Інтер | ||
| 80 | 56 | 1,60 |
| 85 | 56 | 1,66 |
| 90 | 56 | 1,72 |
| 95 | 56 | 1,78 |
| 100 | 56 | 1,84 |
| 105 | 56 | 1,90 |
| 110 | 56 | 1,96 |
| 115 | 56 | 2,02 |
| 120 | 56 | 2,08 |
| 125 | 56 | 2,14 |
| 130 | 56 | 2,20 |
| 135 | 56 | 2,26 |
| 140 | 56 | 2,32 |
| 145 | 56 | 2,38 |
| 150 | 56 | 2,44 |
| 160 | 61 | 2,54 |
| 170 | 61 | 2,66 |
| 180 | 61 | 2,78 |
| 190 | 61 | 2,90 |
| 200 | 61 | 3,02 |
Всі розміри вказані в міліметрах.
Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
Значення ваги болтів DIN 609 є довідковими.
Як купити болт призонний М42 DIN 609 з довгою різьбовою цапфою
Рекомендоване кріплення для призонного болта з довгою різьбовою цапфою М42 DIN 609

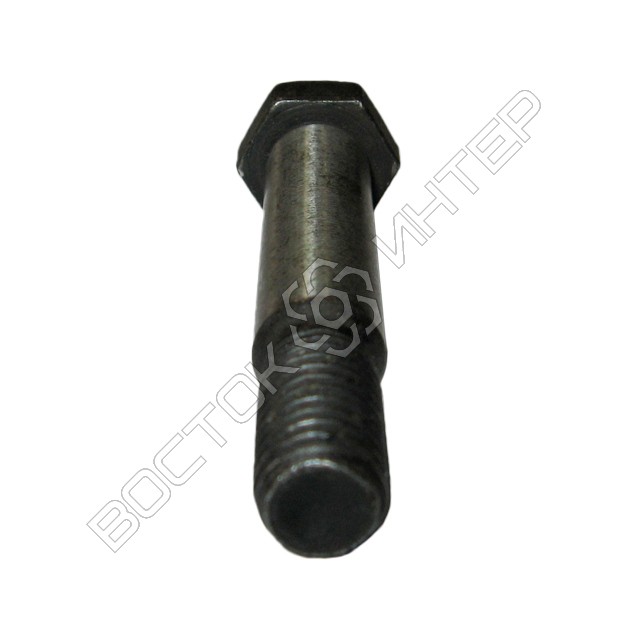

Фото болт призонний DIN 609 з довгою різьбовою цапфою
| Основні | |
|---|---|
| Виробник | Схід-Інтер |
| Країна виробник | Україна |
| Висота головки | 26 мм |
| Гарантійний термін | 12 міс |
| Діаметр головки | 71.3 мм |
| Матеріал болта | Високоміцна сталь |
| Метрична різьба, М | 42 мм |
| Призначення болта | Машинобудівний |
| Наявність гайки | Ні |
| Розмір під ключ | 65 мм |
| Стан | Новий |
| Стандарт | DIN 609 |
| Тип різьби | Неповна |
| Форма болта | З шестигранною головкою і цапфой |
| Крок різьби | 4.5 мм |
| Користувальницькі характеристики | |
| Вид захисного покриття | Без покриття (чорний), Цинк (оцинкований) |
| Вид кріплення | Болт |
| За довжиною різьби | Часткова різьба |
| За довжиною стрижня (у діапазоні) | 50-100 мм, 100-150 мм, 150-200 мм |
| За класом міцності | 8.8, 10.9 |
| За маркою сталі | 35, 45, 35Х, 40Х |
| За особливостями | Для високонавантажених конструкцій, Для гладких отворів, Висока міцність, З цапфою |
| За сплавом | Вуглецева сталь, Легована сталь |
| За формою головки | Шестигранна |
| За кроком різьби | Великий крок, Малий крок |
| Стандарт кріплення | DIN 609 |
| Схожий стандарт (аналог) | DIN 610, ГОСТ 7817 |
| Тип паковання | пакети п/е, палети дерево, ящики г/к |
| Торгова марка | Схід-Інтер ® |
