Болт М24 DIN 444 відкидний
Опис болт відкидний М24 DIN 444 форма B
Відкидний болт DIN 444 (дін 444) номінальний діаметр різьби 24 мм — стрижень з різьбою на одному кінці і круглою головкою (кільце з отвором) на іншому. Отвір дає можливість шплінтовать з'єднання, швидко затискати і звільняти деталі, що з'єднуються, а також закріплювати при вантажно-розвантажувальних роботах різні типи карабінів (див. нижче приклади з'єднання за допомогою відкидних болтів). Відкидні болти відносяться до швидкознімного кріплення з вузьким спектром застосування, виробляються з вуглецевої або легованої сталі марок ст3, 10, 20, 35, 45, 35Х, 40Х або їх аналогів і постачаються в класі міцності 4.6, 4.8, 5.6, 8.8, 10.9. Для корозійного захисту на болти DIN 444 може бути нанесене цинкове покриття.
Можливо вас також зацікавить виробництво болтів з різних марок сталі та сплавів.
Вага та розміри болт відкидний М24 DIN 444 форма B
Нижче наведені основні характеристики, розміри та вага відкидних болтів М24 DIN 444 форма B.
Ви можете подивитися опис і розміри болтів DIN 444, а також схожих стандартів ДСТУ ГОСТ 3033, ДСТУ ГОСТ 14724 та ДСТУ ГОСТ 14725 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN..
Розміри
| DIN 444 | |
| номінальний діаметр, d | 24 |
| крок різьби, P | 3 – великий |
| внутрішній діаметр кільця, d2 | 22 |
| зовнішній діаметр кільця, d3 | 45 |
| ширина головки, s | 25 |
| форма | B |
| довжина, l | 100 – 260 |
| клас міцності | 4.6; 4.8; 5.6; 8.8; 10.9 |
Вага
Не знаєте як визначити довжину відкидного болта DIN 444?
| М24 | DIN 444 | |
| Довжина болта, l | Довжина різьби, b | Вага 1 шт, кг |
| Таблиця складена компанією Схід-Інтер | ||
| 100 | 54 | 0,454 |
| 110 | 54 | 0,489 |
| 120 | 54 | 0,524 |
| 130 | 60 | 0,560 |
| 140 | 60 | 0,596 |
| 150 | 60 | 0,631 |
| 160 | 60 | 0,667 |
| 180 | 60 | 0,738 |
| 200 | 60 | 0,809 |
| 220 | 73 | 0,868 |
| 240 | 73 | 0,939 |
| 260 | 73 | 1,010 |
Всі розміри вказані в міліметрах.
Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
Значення ваги болтів DIN 444 є довідковими
Як купити болт відкидний М24 DIN 444 форма B
Рекомендоване кріплення для болта відкидного М24 DIN 444

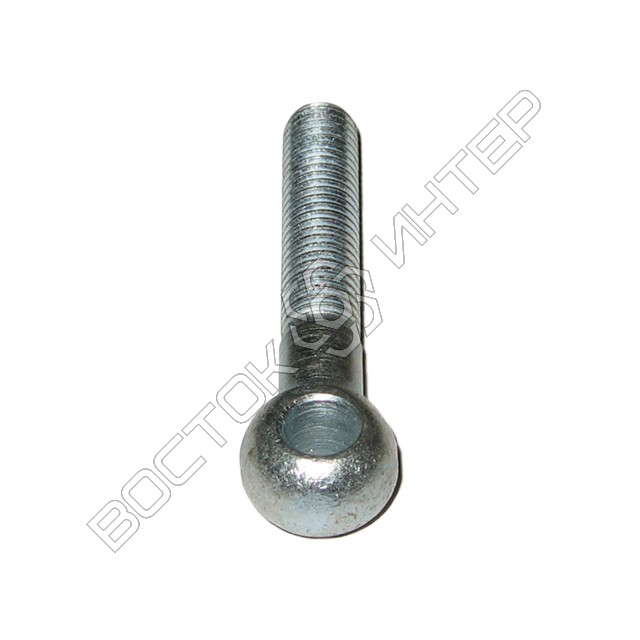

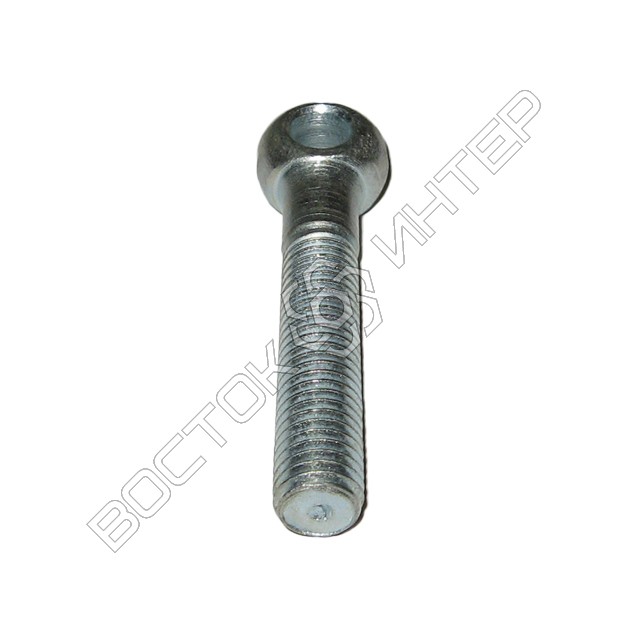

Фото болт відкидний DIN 444 форма B
| Основні | |
|---|---|
| Виробник | Схід-Інтер |
| Країна виробник | Польща |
| Гарантійний термін | 12 міс |
| Діаметр головки | 45 мм |
| Матеріал болта | Сталь |
| Метрична різьба, М | 24 мм |
| Призначення болта | Машинобудівний |
| Наявність гайки | Ні |
| Розмір під ключ | 25 мм |
| Стан | Новий |
| Стандарт | DIN 444-В |
| Тип різьби | Неповна |
| Форма болта | Відкидний |
| Крок різьби | 3 мм |
| Користувальницькі характеристики | |
| Вид захисного покриття | Без покриття (чорний), Цинк (оцинкований) |
| Вид кріплення | Болт |
| За довжиною різьби | Часткова різьба |
| За довжиною стрижня (у діапазоні) | 100-150 мм, 150-200 мм, 200-250 мм, 250-300 мм |
| За класом міцності | 4.8, 5.8, 8.8, 10.9 |
| За маркою сталі | ст3, 10, 20, 35, 35Х, 40Х |
| За особливостями | Для високонавантажених конструкцій, Для сільгосптехніки, Для такелажних робіт, Висока міцність, З кільцем, З отвором (-ами) |
| За сплавом | Вуглецева сталь, Легована сталь |
| За формою головки | Кругла |
| За кроком різьби | Великий крок |
| Стандарт кріплення | DIN 444 |
| Схожий стандарт (аналог) | ГОСТ 3033, ГОСТ 14724, ГОСТ 14725 |
| Тип паковання | пакети п/е, палети дерево, ящики г/к |
| Торгова марка | Схід-Інтер ® |
- Ціна: від 231,95 ₴
- Мінімальне замовлення: 5 шт.
