Болт фундаментний з конічним кінцем ГОСТ 24379.1 тип 6 виконання 6.1, 6.2 і 6.3, фото 1
Болт фундаментний з конічним кінцем ГОСТ 24379.1 тип 6 виконання 6.1, 6.2 і 6.3, фото 2
Болт фундаментний з конічним кінцем ГОСТ 24379.1 тип 6 виконання 6.1, 6.2 і 6.3, фото 3

Болт фундаментний з конічним кінцем ГОСТ 24379.1 тип 6 виконання 6.1, 6.2 і 6.3

Опис
Характеристики
Специфікація
Інформація для замовлення

Опис болти фундаментні з конічним кінцем ДСТУ ГОСТ 24379.1-80 тип 6

Болт ДСТУ 24379.1-80 (гост 24379.1) тип 6 виконання 1, 2 і 3, номінальний діаметр різьби від М12 до М48 — фундаментний болт, що складається з різьбової шпильки, шестигранних гайок, плоскої шайби і розжимної цанги або конічної втулки, призначений для кріплення основи конструкцій і устаткування в фундаменті за принципом анкерного болта. Фундаментний болт ДСТУ 24379.1 тип 6 виготовляється з вуглецевої, низьколегованої і жароміцної сталі марок ст3, 20, 09Г2С, 12Х18Н10Т, 20Х13, 25Х1МФ, 25Х2М1Ф або їх аналогів для експлуатації в помірному або холодному кліматі. Для захисту від корозії на фундаментні болти може бути нанесене цинкове покриття.

Болти з цангою виконання 1 і конічної втулкою виконання 2 дозволяють використовувати кріплення відразу після встановлення болта в колодязь фундаменту і, в разі необхідності, можуть бути вилучені і використані повторно. Болти виконання 3 кріпляться за допомогою віброзанурення шпильки болта в цементно-піщаний розчин (Мал. нижче).

Встановлення фундаментних болтів з конічним кінцем тип 6 виконання 1, 2 і 3 ДСТУ ГОСТ 24379.1-80 в фундамент

Фундаментні болти з конічним кінцем виконання 2 і 3 не рекомендується застосовувати для кріплення обладнання, що викликає значні динамічні і ударні навантаження.

Можливо вас також зацікавить виробництво болтів з різних марок сталі і сплавів.

Шановні клієнти! Ціни вказані з ПДВ. Будь ласка, зверніть увагу на попередні умови та мінімальну суму замовлення фундаментних болтів тип 6 ДСТУ ГОСТ 24379.1-80 [детальніше]

Розміри і конструкція болти фундаментні з конічним кінцем ДСТУ ГОСТ 24379.1-80 тип 6

Нижче представлені креслення і основні розміри болта фундаментного з конічним кінцем ДСТУ ГОСТ 24379.1-80 та його комплектуючих.
Ви можете подивитися опис і розміри фундаментних болтів ДСТУ ГОСТ 24379.1-80, а також схожого стандарту DIN 529 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN.

Болти фундаментні з конічним кінцем тип 6 згідно ДСТУ ГОСТ 24379.1-80 складаються з наступних комплектуючих:

Креслення болта фундаментного з конічним кінцем ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1, 2 і 3

Комплектуючі Виконання 1 Виконання 2 Виконання 3
Шпилька ДСТУ ГОСТ 24379.1 1 шт 1 шт 1 шт
Гайка ДСТУ 5915 2 шт 2 шт 2 шт
Шайба ДСТУ ГОСТ 11371 або ДСТУ ГОСТ 24379.1 1 шт 1 шт 1 шт
Цанга розтискна ДСТУ ГОСТ 24379.1 1 шт – –
Втулка конічна ДСТУ ГОСТ 24379.1 – 1 шт –

Розміри шпильок фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1, 2 і 3

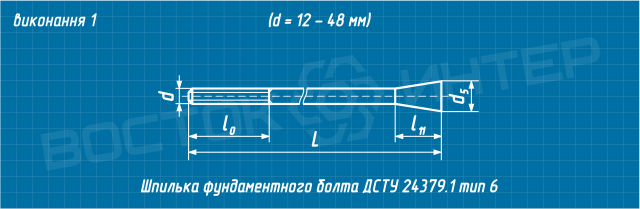

Креслення шпильки фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1

Шпилька ДСТУ ГОСТ 24379.1 Виконання 1
номінальний діаметр різьби, d М12 М16 М20 М24 М30 М36 М42 М48
крок різьби, P 1,75 2 2,5 3 3,5 4 4,5 5
довжина різьби, l0 80 90 100 110 120 130 140 150
діаметр кінця шпильки, d5 17 22 28 34 42 50 58 68
довжина кінця шпильки, l11 30 36 48 60 73 85 95 120

Всі розміри в цій таблиці та таблицях нижче, якщо не зазначено інше, вказані в міліметрах.

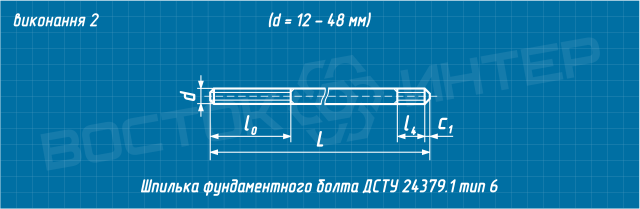

Креслення шпильки фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 2

Шпилька ДСТУ ГОСТ 24379.1 Виконання 2
номінальний діаметр різьби, d М12 М16 М20 М24 М30 М36 М42 М48
крок різьби, P 1,75 2 2,5 3 3,5 4 4,5 5
довжина різьби, l0 80 90 100 110 120 130 140 150
довжина різьби, l4 24 32 40 48 60 73 85 98
кінцева фаска, c1 6 9 9 11 14 17 20 22

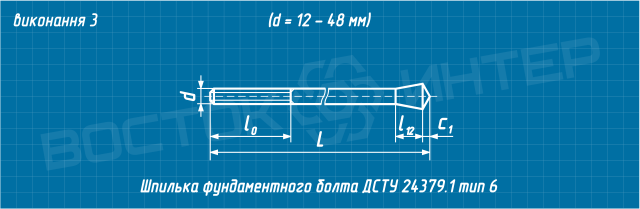

Креслення шпильки фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 3

Шпилька ДСТУ ГОСТ 24379.1 Виконання 3
номінальний діаметр різьби, d М12 М16 М20 М24 М30 М36 М42 М48
крок різьби, P 1,75 2 2,5 3 3,5 4 4,5 5
довжина різьби, l0 80 90 100 110 120 130 140 150
довжина кінця шпильки, l12 20 28 34 41 50 63 71 82
кінцева фаска, c1 6 9 9 11 14 17 20 22

Розміри гайок фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1, 2 і 3

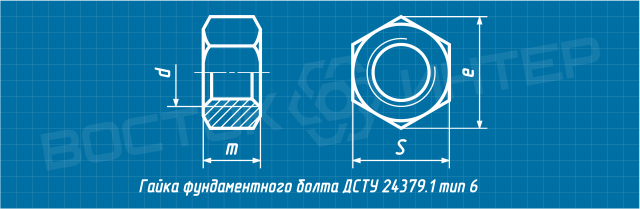

Креслення гайки фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1, 2 і 3

Гайка ДСТУ ГОСТ 5915 Виконання 1, 2 і 3
номінальний діаметр різьби, d М12 М16 М20 М24 М30 М36 М42 М48
крок різьби, P 1,75 2 2,5 3 3,5 4 4,5 5
розмір під ключ, S 18 24 30 36 46 55 65 75
діаметр описаного кола, e 19,9 26,2 33,0 39,6 50,9 60,8 71,3 82,6
висота, m 10,8 14,8 18,0 21,5 25,6 31,0 34,0 38,0

Розміри шайб фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1, 2 і 3

Шайби ДСТУ 11371 – застосовують при нормальних отворах в припливах обладнання. Шайби ДСТУ 24379.1 – застосовують при збільшених отворах в припливах обладнання.

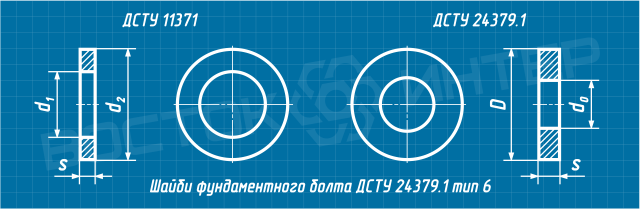

Креслення шайби фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1, 2 і 3

Шайба ДСТУ ГОСТ 11371 Виконання 1, 2 і 3
номінальний діаметр різьби, d М12 М16 М20 М24 М30 М36 М42 М48
внутрішній діаметр, d1 13 17 21 25 31 37 43 50
зовнішній діаметр, d2 24 30 37 44 56 66 78 92
товщина, s 2,5 3,0 3,0 4,0 4,0 5,0 7,0 8,0
Шайба ДСТУ ГОСТ 24379.1 Виконання 1, 2 і 3
номінальний діаметр різьби, d М12 М16 М20 М24 М30 М36 М42 М48
внутрішній діаметр, d0 13 17 21 25 32 38 44 50
зовнішній діаметр, D 36 42 45 55 80 90 95 105
товщина, s 3 4 8 8 10 10 14 14

Розміри цанги розтискної фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1

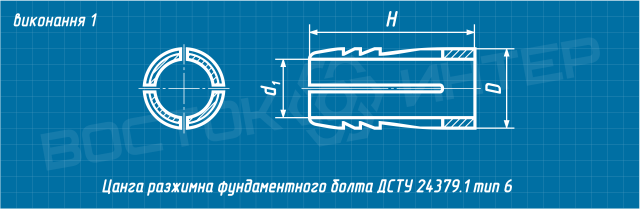

Креслення цанги розтискної фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 1

Цанга розтискна ДСТУ ГОСТ 24379.1 Виконання 1
номінальний діаметр різьби, d М12 М16 М20 М24 М30 М36 М42 М48
внутрішній діаметр, d1 12,5 17 21 25 32 38 44 50
зовнішній діаметр, D 17 24 30 34 42 50 58 68
висота, H 36 45 60 75 90 105 120 150

Розміри втулки конічної фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 2

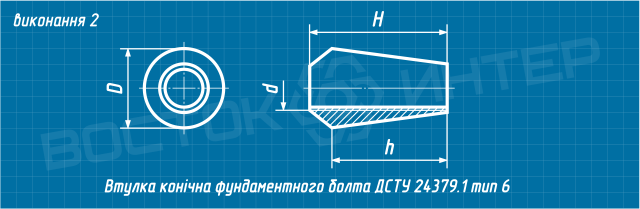

Креслення втулки конічної фундаментного болта ДСТУ ГОСТ 24379.1-80 тип 6 виконання 2

Втулка конічна ДСТУ ГОСТ 24379.1 Виконання 2
номінальний діаметр різьби, d М12 М16 М20 М24 М30 М36 М42 М48
зовнішній діаметр, D 22 29 35 42 52 62 72 82
висота, H 24 32 40 48 60 72 84 96
висота, h 20 28 34 41 51 61 71 82

Вага болти фундаментні з конічним кінцем ДСТУ ГОСТ 24379.1-80 тип 6

Не впевнені, що знаєте як виміряти довжину фундаментного болта?

ДСТУ ГОСТ 24379.1 — тип 6.1 М12 М16 М20 М24 М30 М36 М42 М48
Довжина болта, L Вага 1 комплекту, кг
Таблиця складена компанією Схід-Інтер
150 0,23 0,47 – – – – – –
200 0,27 0,55 0,92 – – – – –
250 0,32 0,63 1,04 1,57 2,77 – – –
300 0,36 0,71 1,17 1,75 3,05 4,58 – –
350 0,4 0,78 1,29 1,93 3,33 4,98 7,27 –
400 0,45 0,86 1,41 2,11 3,6 5,97 7,82 11,14
450 0,49 0,94 1,54 2,28 3,83 5,77 8,36 11,35
500 0,54 1,02 1,66 2,46 4,16 6,17 8,9 12,51
600 0,63 1,18 1,91 2,82 4,71 6,96 9,99 13,98
710 – 1,35 2,18 3,21 5,33 7,85 11,19 15,54
800 – – 2,4 3,53 5,82 8,56 12,17 16,82
900 – – – 3,88 6,38 9,36 13,25 18,24
1000 – – – – 6,93 10,16 14,34 19,65
1120 – – – – 7,59 11,12 15,64 21,36
1250 – – – – – 12,16 17,06 23,21
1320 – – – – – – 17,82 24,2
1400 – – – – – – – 25,34

Всі розміри в цій таблиці та таблицях нижче, якщо не зазначено інше, вказані в міліметрах.
Увага: Не всі довжини, вказані в таблицях, можливі до постачання, уточнюйте у менеджерів.
Значення ваги комплекту фундаментних болтів ДСТУ ГОСТ 24379.1-80 є довідковими.

ДСТУ ГОСТ 24379.1 — тип 6.2 М12 М16 М20 М24 М30 М36 М42 М48
Довжина болта, L Вага 1 комплекту, кг
Таблиця складена компанією Схід-Інтер
150 0,21 0,42 – – – – – –
200 0,26 0,5 0,8 – – – – –
250 0,3 0,57 0,93 1,42 2,53 – – –
300 0,35 0,65 1,05 1,59 2,81 4,23 – –
350 0,39 0,73 1,17 1,77 3,03 4,62 6,61 –
400 0,43 0,81 1,3 1,97 3,36 5,02 7,15 9,74
450 0,48 0,89 1,42 2,13 3,64 5,42 7,69 10,45
500 0,52 0,97 1,54 2,3 3,91 5,82 8,24 11,16
600 0,61 1,13 1,79 2,63 4,47 6,62 9,32 12,53
710 – 1,3 2,06 3,05 5,08 7,5 10,52 14,14
800 – – 2,28 3,37 5,58 8,22 11,5 15,42
900 – – – 3,72 6,13 9,02 12,58 16,85
1000 – – – – 6,69 9,81 13,67 18,26
1120 – – – – 7,36 10,77 14,97 19,98
1250 – – – – – 11,82 16,39 21,82
1320 – – – – – – 17,15 22,82
1400 – – – – – – – 23,94
ДСТУ ГОСТ 24379.1 — тип 6.3 М12 М16 М20 М24 М30 М36 М42 М48
Довжина болта, L Вага 1 комплекту, кг
Таблиця складена компанією Схід-Інтер
150 0,2 0,39 – – – – – –
200 0,24 0,47 0,75 – – – – –
250 0,29 0,55 0,87 1,32 2,36 – – –
300 0,33 0,63 1 1,5 2,64 3,9 – –
350 0,37 0,7 1,12 1,68 2,92 4,3 6,21 –
400 0,42 0,73 1,24 1,86 3,19 4,69 6,76 9,18
450 0,46 0,86 1,37 2,03 3,47 5,09 7,3 9,89
500 0,51 0,94 1,49 2,21 3,75 5,49 7,84 10,55
600 0,6 1,1 1,74 2,57 4,3 6,28 8,93 12,02
Основні
ВиробникСхід-Інтер
Країна виробникУкраїна
Призначення болтаФундаментний
Матеріал болтаСталь
Наявність гайкиТак
Гарантійний термін12 міс
СтанНовий
Тип різьбиМетрична
Користувальницькі характеристики
Вид захисного покриттяБез покриття (чорний), Цинк (оцинкований)
За довжиною стрижня (у діапазоні)150-200 мм, 200-250 мм, 250-300 мм, 300-350 мм, 350-400 мм, 400-450 мм, 450-500 мм, 500-1000 мм, 1000-1500 мм
Тип пакованняпалети дерево
За довжиною різьбиЧасткова різьба
За сплавомВуглецева сталь, Жаростійка сталь, Низьколегована сталь
За маркою сталіст3, 09г2с, 12Х18Н10Т, 20, 20Х13, 25Х1МФ, 25Х2М1Ф
За формою головкиБез головки
Вид кріпленняБолт
Стандарт кріпленняГОСТ 24379.1
За класом міцностіБез класу міцності
За кроком різьбиВеликий крок
Схожий стандарт (аналог)DIN 529
За особливостямиДля фундаментів, З конічним кінцем, З конічною втулкою, З розжимною цангою
Торгова маркаСхід-Інтер ®
